3051單法蘭差壓變送器說明書

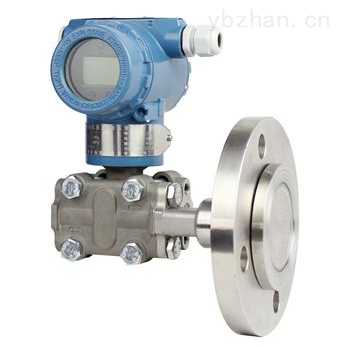

3051單法蘭差壓變送器
3051單法蘭差壓變送器|3051單法蘭壓力變送器
3051系列單法蘭差壓變送器采用全密封焊接結構 外形結構多樣化、采用耐高溫電路板 傳感器抗干擾強、長期穩定性好、防雷擊、防射頻干擾、高精度、高穩定性、316不銹鋼隔離膜片結構（或者鉭膜片）、多種量程選擇、用戶方便調試。
單法蘭壓力變送器的功能
輸出：2線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。
電源電壓：工作狀態：10.5～42V DC
數字通訊：16.4～42V DC
本 安 型：16.4～30V DC
負載（輸出信號代碼為D和E時）：工作狀態：0～1335Ω 數字通訊：250～600Ω
HART通訊距離：用多芯雙絞線時可通訊距離最大達2Km。通訊距離因電纜類型而異。公式如下：L=65000000/（R×C）-（C1+10000）/C
L=長度（m和ft）
R=阻抗（Ω ，包括電源阻抗）
C=電纜電容（pF/m或pF/ft）
C1=最大并聯電容（pF/m或pF/ft）
單法蘭壓力變送器的阻尼時間常數：放大器部件和膜盒的阻尼時間常數之和。常數在0.2～64秒范圍內可調。
環境溫度：-40～85℃（-40～185?F） -30～80℃（-22～176?F）【帶LCD表頭】
接液溫度：-40～120℃（-40～248?F）
調量程的參考精度（包括從零點開始的線性、滯后性和重復性）：±0.1％
單法蘭壓力變送器的穩定性：±0.1％量程上限/12個月
單法蘭壓力變送器的型號和規格代碼表
| 3051 | 單法蘭壓力變送器 | |||||||||
| 代碼 | 量程范圍KPa | |||||||||
| 3 | 0-1.3～7.5 | |||||||||
| 4 | 0-6.2～37.4 | |||||||||
| 5 | 0-31.1～186.8 | |||||||||
| 6 | 0-117～690 | |||||||||
| 代碼 | 輸出 | |||||||||
| E | 4-20mA | |||||||||
| S | 智能式 | |||||||||
| 代碼 | 公稱直徑尺寸（mm） | 插入筒長度（mm） | 高壓側隔膜片材料 | |||||||
| A0 | （3〞）80 | 平 | 316LSST | |||||||
| A2 | （3〞）80 | 50 | 316LSST | |||||||
| A4 | （3〞）80 | 100 | 316LSST | |||||||
| A6 | （3〞）80 | 150 | 316LSST | |||||||
| B0 | （4〞）100 | 平 | 316LSST | |||||||
| B2 | （4〞）100 | 50 | 316LSST | |||||||
| B4 | （4〞）100 | 100 | 316LSST | |||||||
| B6 | （4〞）100 | 150 | 316LSST | |||||||
| C0 | （3〞）80 | 平 | 哈氏C-276 | |||||||
| C2 | （3〞）80 | 50 | 哈氏C-276 | |||||||
| C4 | （3〞）80 | 100 | 哈氏C-276 | |||||||
| C6 | （3〞）80 | 150 | 哈氏C-276 | |||||||
| D0 | （4〞）100 | 平 | 哈氏C-276 | |||||||
| D2 | （4〞）100 | 50 | 哈氏C-276 | |||||||
| D4 | （4〞）100 | 100 | 哈氏C-276 | |||||||
| D6 | （4〞）100 | 150 | 哈氏C-276 | |||||||
| E0 | （3〞）80 | 平 | 鉭 | |||||||
| F0 | （4〞）100 | 平 | 鉭 | |||||||
| 代碼 | 安裝法蘭 | |||||||||
| A | 3〞150lb | |||||||||
| B | 4〞150lb | |||||||||
| C | 3〞300lb | |||||||||
| D | 4〞300lb | |||||||||
| 代碼 | 結 構 材 料 | |||||||||
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | ||||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||||
| 代碼 | 選項 | |||||||||
| M1 | 0-100%線性指示表 | |||||||||
| M3 | 3位半LCD顯示表 | |||||||||
| M4 | 智能表顯示 | |||||||||
| B1 | 管裝彎支架 | |||||||||
| B2 | 板裝彎支架 | |||||||||
| B3 | 管裝平支架 | |||||||||
| D1 | 側面泄放閥在壓力室上部 | |||||||||
| D2 | 側面泄放閥在壓力室下部 | |||||||||
| 不注 | 1/2NPT錐管螺紋接頭 | |||||||||
| C2 |
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14 引壓管的球錐連接頭 |
|||||||||
| d | 隔爆型dⅡBT4 | |||||||||
| i | 本安型iaⅡCT6 | |||||||||
