膜盒壓力表(微壓表)

　　膜盒壓力表又稱微壓表。適用于測量無爆炸危險、不結晶、不凝固，以及對銅和銅合金有腐蝕作用的液體、氣體或蒸汽的低微壓力。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

膜盒壓力表(微壓表)說明書

膜盒壓力表(微壓表)

膜盒壓力表(微壓表)|YE膜盒壓力表型號

膜盒壓力表不銹鋼膜盒壓力表耐震膜盒壓力表膜盒電接點壓力表真空膜盒壓力表膜盒耐震壓力表膜盒壓力表規格膜盒壓力表價格膜盒壓力表廠家 Tel：132 8008 2001 曹經理

膜盒壓力表又稱微壓表。適用于測量無爆炸危險、不結晶、不凝固，以及對銅和銅合金有腐蝕作用的液體、氣體或蒸汽的低微壓力。

膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等其他類似設備上。

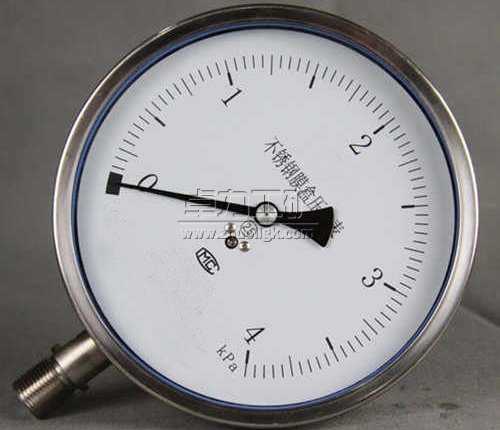

不銹鋼膜盒壓力表根據導壓系統及外殼均采用不銹鋼材料制成。應用于耐腐蝕要求較高的工藝流程中對各種氣體介質的微壓和負壓的測量。
不銹鋼膜盒壓力表參照原膜盒壓力表的結構特點而研制的具有耐腐蝕作用的微壓表。應用于鍋爐通風和氣體管道等設備上，在耐腐要求較高的工藝流程中測量各種氣體介質的微壓和負壓。
精確度等級：2.5

結構原理
膜盒壓力表由測量系統(包括接頭、波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。
膜盒壓力表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。還有調零裝置，可以方便調整零位。
膜盒壓力表的測量范圍在-80~60000Pa,但是要根據不同的壓力量程選用不同的膜盒壓力表，壓力在-1000Pa~60000Pa時建議選用圓盤式膜盒壓力表，如果壓力在-80Pa時建議選用矩形膜盒壓力表。

膜盒壓力表的主要技術指標

1.標度范圍及精確度等級及重量

型號	標度范圍（KPA）			精確度等級	重量KG
YE-60 YE-100 YE-150	正壓	負壓	正負壓	1.6 2.5	0.5
	0～1.6	-1～60	-0.8～+0.8
	0～2.5	-2.5～0	-1.2～+1.2
	0～4	-4～0	-2～+2
	0～6	-6～0	-3～+3
	0～10	-10～0	-5～+5
	1～6	-16～0	-8～+8
	0～25	-25～0	-12～+12
	0～40	-40～0	-20～+20

2. 測量范圍：(kPa)

0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20 -30~30

3.抗工作環境振動：V·H·3級

膜盒壓力表外形尺寸

型號	外形尺寸 mm
型號	A	B	C	D	d	d0	G/Rc
YE-60	31	32	14	60	/	/	14×1.5
Y-60T	31	32	15		3.4
YE-60Z	30	32	0		/
YE-60ZQ	30	32	0		3.4
YE-100	44	45	18	100	/	/
YE-100T	44	46	19		5.5		20×1.5
YE-100Z	43	45	34		/
YE-100ZQ	43	45	44		5.5
YE-150	50	47	19	150	/	/
YE-150T	50	48	20		5.5		20×1.5
YE-150Z	51	47	55		/
YE-150ZQ	51	47	55		/
注：連接螺紋可按要求訂貨．

工作位置、環境;儀表垂直安裝;工作環境-25～55℃.相對濕度不大于80%,并且周圍環境中不含有腐蝕儀表的有害氣體;
