DYZ一體式液壓拉馬

　　DYZ一體式液壓拉馬（型號 DYZ-5 DYZ-10 DYZ-20 DYZ-30 DYZ-50）廣泛應用于拆卸各種圓盤、法蘭、齒輪、軸承、皮帶輪等，是一種替代傳統拉馬（拔輪器）的理想化新工具。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

DYZ一體式液壓拉馬說明書

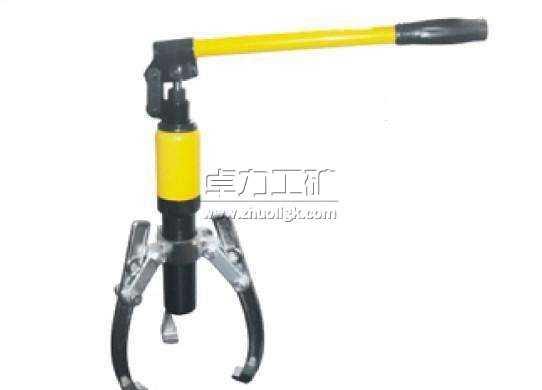

DYZ一體式液壓拉馬

DYZ一體式液壓拉馬|DYZ-5 DYZ-10 DYZ-20 DYZ-30 DYZ-50整體液壓拉馬

DYZ一體式液壓拉馬應用范圍

DYZ一體式液壓拉馬又叫整體拉馬，一體拉馬，廣泛應用于拆卸各種圓盤、法蘭、齒輪、軸承、皮帶輪等，是一種替代傳統拉馬（拔輪器）的理想化新工具。

本拉馬使用靈活，操作方便，結構緊湊，重量輕，體積小，攜帶方便，使用省力，不受場地、方向（0-360°）、位置（2爪、3爪）限制，適用于工廠、修理場所。

DYZ一體式液壓拉馬工作原理
DYZ一體式液壓拉馬是以液壓起動桿直接前進移動，故推動桿本身不作轉動。鉤爪座又可隨螺紋直接作前進后退之調距，操作時只要把手前后小幅度擺動，油壓起動桿前移，鉤爪相對應后退，把被拉物體拉出。

DYZ一體式液壓拉馬組成
DYZ一體式液壓拉馬由手動/電動油泵、油缸、拉爪、連接片、快速接頭、高壓油管和頂桿所組成。

DYZ一體式液壓拉馬主要特點：
◆獨有的安全籠專利設計，能徹底鎖定工件，防止打滑，工作更安全
◆自動對中，防止偏載，保證絲桿始終處于受力中心，延長使用壽命
◆通過 T 型手柄和安全籠迅速控制拉馬，操作更方便
◆無絲桿設計，大行程油缸柱塞直接作用于被拉拔工件，操作更簡單，使用更安全
◆3/8NPT 快速接頭，可與各種 700bar/10000psi 級液壓系統配套使用
◆特殊形狀的鉗爪更利于狹小空間操作

DYZ一體式液壓拉馬性能參數 :

型號規格	DYZ-5	DYZ-10	DYZ-20	DYZ-30	DYZ-50
安全負重 T	5	10	16	25	45
行程 mm	60	60	60	60	100
三爪調節范圍 mm	50-250	50-300	100-400	150-500	200-550
泵額定壓力 MPa	40	63	63	63	70

使用液壓拉馬前應根據被拉物體的外徑，拉距及負載力，選擇相應噸位的液壓拉馬，切忌超載使用，避免損壞。

DYZ一體式液壓拉馬使用方法與注意事項

1、使用時先把手柄的開槽端套入回油閥桿，并將回油閥桿按順時針方向旋緊。

2、把鉤爪座調整到爪鉤抓住所拉物體。

3、手柄插入掀手孔內來回掀動活塞起動桿向前平穩前進，爪鉤相應后退，把被拉物體拉出。

4、液壓拉馬的活塞起動桿有效距只有50mm，故使用時伸距不得大于50mm,當沒有拉出時停止，松開回油閥門，讓活塞起動桿縮回去，調好后第二次再重復1、2、3步驟拉出為止。

5、欲使活塞起動桿縮回去，只須用手柄開槽端將回油閥桿按逆時針方向微微旋松，活塞起動桿在彈簧作用下漸漸回縮。

6、DYZ一體式液壓拉馬使用前應根據被拉物體的外徑，拉距及負載力，選擇相應噸位的液壓拉馬，切忌超載使用，避免損壞。

7、本液壓拉馬在-5℃~45℃中使用，采用（GB443-84）N15機械油；在-20℃~-5℃中使用，采用（GB442-64）合成錠子油。

8、為防止超載引起機具損壞，液壓裝置內設有超載自動卸荷閥，當被拉物體超過額定負載時，超荷閥會自動卸荷，而改選用更大噸位的液壓拉馬。

卓力液壓拉馬分為一體式液壓拉馬、分體式液壓拉馬，防滑拉馬，電動小車式液壓拉馬，電動（手動）升降拉馬，用戶可以根據參數來選擇型號。
