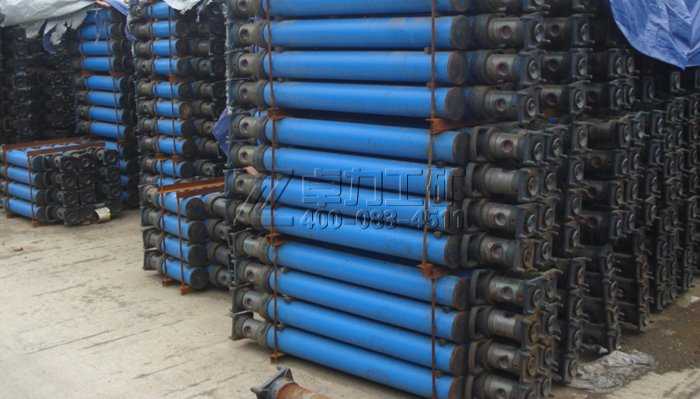

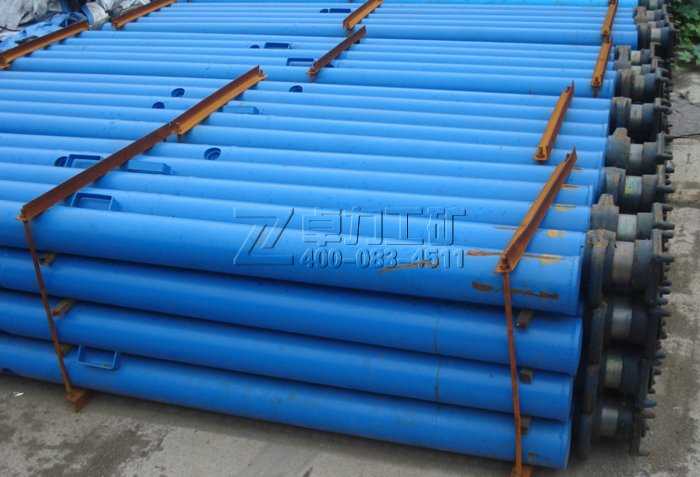

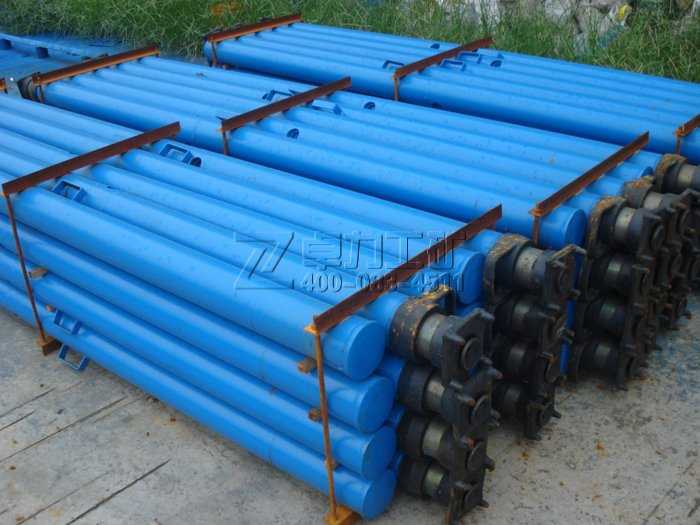

DW型外注式單體液壓支柱
DW型外注式單體液壓支柱與HDJA或HDJC金屬頂梁配合，用于煤礦井下回采工作面頂板支護，亦可用于綜采綜放工作面端頭支護或臨時支護。工作介質采用含M10乳化油2%的乳化液。
1、用途：

DW型外注式單體液壓支柱與金屬頂梁配合，供煤礦一般機械化采煤高檔工作面支護頂板用，也可供綜合機械化采煤工作端頭支護用。
外注式單體液壓支柱適用于煤層傾角小于25°的緩傾斜回采工作面。采取一定的安全措施，也可用于傾角25°—35°的回采工作面。

2、產品特點：

DW型外注式單體液壓支柱為恒阻式支柱，具有支撐力強、工作阻力穩定、升柱速度快、工作行程大、結構簡單裝拆方便、便于維護、安全可靠等特點。

3、技術參數：

外注式單體液壓支柱系列規格及主要技術特征

型號項目		DW35	DW31.5	DW28	DW25	DW22	DW20	DW18	DW16	DW14	DW12	DW10	DW08	DW06
最大高度/mm		3500	3150	2800	2500	2240	2000	1800	1600	1400	1200	1000	800	630
最小高度/mm		2700	2350	2000	1700	1440	1240	1110	1005	900	792	685	578	485
工作行程/mm		800	800	800	800	800	760.	690	595	500	408	315	222	145
額定工作阻力/kN		150	200	250	250	300
額定工作液壓/MPa		19.1	25.5	31.8	31.8	38.2
泵站壓力/ MPa		10－20			15∽20
初撐力/ kN		118∽157			118∽157
閥距底面距離H/ mm		1495	1145	795
底座面積/ cm		113			109
工作介質		含煤10（M10）乳化劑1%∽2%乳化液
支柱重量/kg	有油	87.8	80.4	75	63	60	56	49	45	42	38	33	28	26
支柱重量/kg	無油	82.8	76.4	70	58	55	52	47	43	40	36	32	27	25

注：DW31.5以上支柱，其最大高度和額定工作阻力不匹配，且重量較大，不適宜在全工作面使用。

DW型外注式單體液壓支柱已形成φ100和φ110毫米兩大系列。
φ100單體液壓支柱主要技術參數：

型號	額定工作阻力（KN)	額定工作液壓（MPa)	初撐力（KN）	泵站液壓（MPa)	最大高度（mm)	最小高度（mm)	工作行程（mm)	缸徑（mm)	使用工作液	重量
DW35-20/100	200	25.5	118-157	15-20	3500	2700	800	100	含煤10乳化劑（或含MD10乳化劑）1-2%乳化液	88
DW31.5-20/100	200	25.5	118-157	15-20	3150	2350	800	100		78.8
DW28-25/100	250	31.8	118-157	15-20	2800	2000	800	100		70
DW25-25/100	250	31.8	118-157	15-20	2500	1700	800	100		58
DW22-30/100	300	38.2	118-157	15-20	2240	1440	800	100		55
DW20-30/100	300	38.2	118-157	15-20	2000	1240	760	100		51.8
DW18-30/100	300	38.2	118-157	15-20	1800	1110	690	100		47
DW16-30/100	300	38.2	118-157	15-20	1600	1005	595	100		43.5
DW14-30/100	300	38.2	118-157	15-20	1400	9000	500	100		40
DW12-30/100	300	38.2	118-157	15-20	1200	792	408	100		36.3
DW10-30/100	300	38.2	118-157	15-20	1000	685	315	100		32
DW08-30/100	300	38.2	118-157	15-20	800	578	222	100		28.2
DW06-30/100	300	38.2	118-157	15-20	630	485	145	100		25.1

φ110單體液壓支柱主要技術參數：

型號	額定工作阻力（KN)	額定工作液壓（MPa)	初撐力（KN）	泵站液壓（MPa)	最大高度（mm)	最小高度（mm)	工作行程（mm)	缸徑（mm)	使用工作液	重量
DW45-25/110	250	26.3.1	143-190	15-20	4500	3216	1284	110	含煤10乳化劑（或含MD10乳化劑）1-2%乳化液	138.0
DW40-25/110	250	26.3	143-190	15-20	4000	2966	1034	110		126.0
DW35-30/110	300	31.6	143-190	15-20	3500	2620	880	110		113.0
DW31.5-30/110	300	31.6	143-190	15-20	3150	2270	880	110		103.0
DW28-30/110	300	31.6	143-190	15-20	2800	1920	880	110		95.0
DW25-40/110	400	42.1	143-190	15-20	2500	1629	871	110		81.8
DW22-40/110	400	42.1	143-190	15-20	2240	1369	871	110		76.6
DW20-40/110	400	42.1	143-190	15-20	2000	1247	753	110		70.8
DW18-40/110	400	42.1	143-190	15-20	1800	1122	678	110		65.0
DW16-40/110	400	42.1	143-190	15-20	1600	1016	584	110		59.5
DW14-40/110	400	42.1	143-190	15-20	1400	910	490	110		54.5
DW12-40/110	400	42.1	143-190	15-20	1200	803	397	110		, 49.0,
DW10-40/110	400	42.1	143-190	15-20	1000	696	304	110		44.0
DW08-40/110	400	42.1	143-190	15-20	800	588	212	110		38.8
DW06-40/110	400	42.1	143-190	15-20	630	495	135	110		34.2
DW35-200/100L	200	20.8	190	15-20	3500	2500	1000	110		131.0
DW38-200/100L	200	20.8	190	15-20	3800	2800	1000	110		139.0
DW40-200/100L	200	20.8	190	15-20	4000	3000	1000	110		144.8
DW42-200/100L	200	20.8	190	15-20	4200	3200	1000	110		150.4
DW45-200/100L	200	20.8	190	15-20	4500	3500	1000	110		158.6
